一、用途
本系列箱形电阻炉为周期作业式电炉,其额定功率为15~120千瓦,最高工作温度为950(1200)℃,供一般金属机件在空气中进行正火、退火、淬火之用。
RX3系列箱形电阻炉共分为五种型号,与DRZ系列控制柜配套使用,可自动控制电炉的工作温度。
二、结构简介

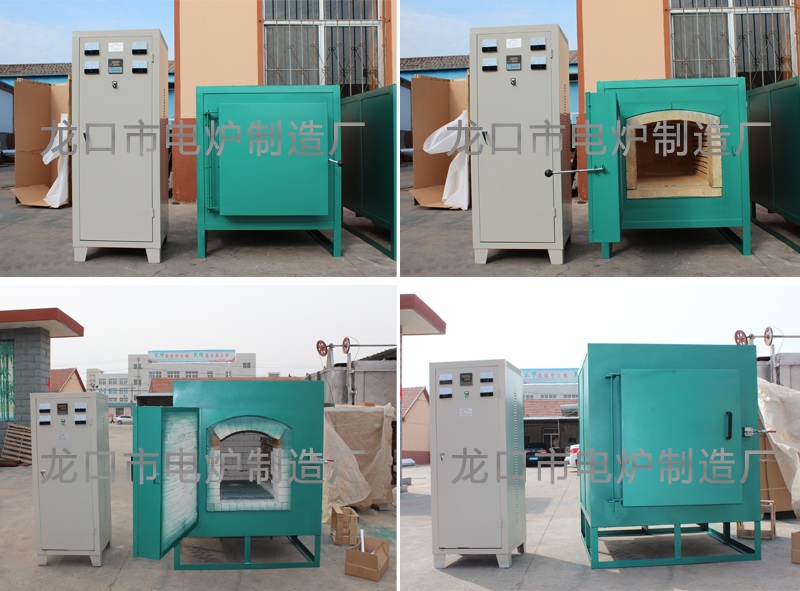

RX3系列箱形电阻炉外壳是由角钢及钢板焊接而成的。内部是由各种耐火材料砌成的工作室,外壳与工作室之间填满了保温材料、电热元件是由铁铬铝绕成螺旋状,炉丝安放在工作室的两侧及炉底的砖上。工作物即放在工作室的炉底板上。炉门的升降是通过手摇链轮来进行的,炉门的左侧有一平衡作用的圆桶,是调节炉门重量的,如发现炉门过重或过轻时,用碎铁调到平衡状态。在炉顶板上有一热电偶孔,在使用时将热电偶置入炉膛,再通过电炉控制柜控制炉内的温度。(配重物自备)。
三、技术参数
型号
|
炉膛尺寸(mm)
|
功率(KW)
|
电压(V)
|
额定温度(℃)
|
RX3-15-9
|
650×300×250
|
15
|
380
|
950
|
RX3-30-9
|
950×450×400
|
30
|
380
|
RX3-45-9
|
1200×600×400
|
45
|
380
|
RX3-60-9
|
1500×750×450
|
60
|
380
|
RX3-75-9
|
1800×900×550
|
75
|
380
|
RX3-20-12
|
650×300×250
|
20
|
380
|
1200
|
RX3-45-12
|
950×450×350
|
45
|
380
|
RX3-65-12
|
1200×600×400
|
65
|
380
|
RX3-90-12
|
1500×750×450
|
90
|
380
|
RX3-115-12
|
1800×900×550
|
115
|
380
|
RX3-140-12
|
2000×1200×760
|
140
|
380
|
同时本厂还承接各种非标订购业务,本厂可以根据用户的需要配置计算机控制系统,实现远程操控。
