一、用途
本产品适用于冶金、地质、矿山、化工建材等部门,对物样进行焙烧、烧结试验。和传统马弗炉管式炉相比,它的最大优点在于炉管是转动的,物样在加工过程中,不停地转动,因此质量好,效率高,并且取样的实验数据较接近于生产状态。可以在使用过程中通入氧化、还原等必要气氛。
二、结构及工作原理

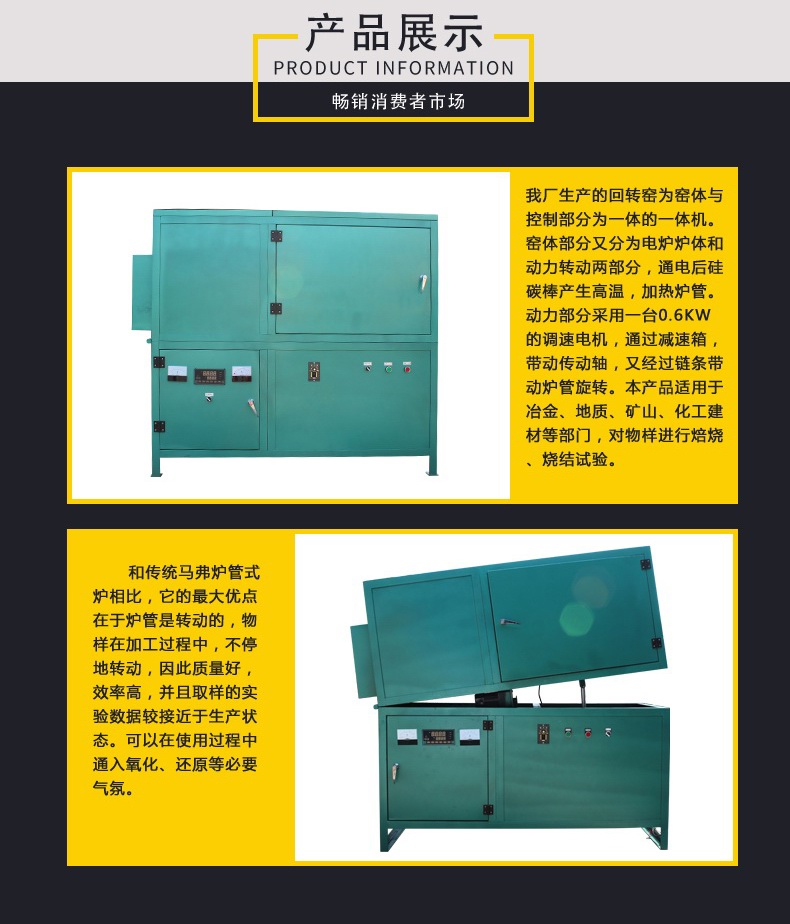

实验室回转窑分为两部分。第一部分窑体,第二部分电器控制箱。窑体部分分为电炉炉体和动力转动两部分,炉体部分采用碳化硅圆形炉膛,沿四周绕高温电炉丝,通电后加热炉管。
动力部分采用0.6KW调速电机,通过减速箱带动传动轴,有经过链条带动炉管旋转。电机和减速箱设置在炉体下面,整体较为紧凑。炉体的倾斜通过手摇轮螺旋升降杆调速整台回转窑电器部分集中在控制箱内,由炉上热电偶测得信号进入控制箱,通过智能控温仪表进行自动控制,调速电机也由控制箱上仪表实行无级调速。
三、SHY-Ⅱ型回转窑技术参数
序号 |
名称 |
单位 |
数值 |
1 |
额定最高炉温 |
℃ |
1600 连续可调自动控温 |
2 |
炉管转速 |
转/分 |
0-5无级调速 |
3 |
倾角 |
度 |
0-10可调 |
4 |
炉管尺寸 |
毫米 |
φ90×1000(内径×长度) |
5 |
进料粒度 |
毫米 |
5 |
6 |
额定功率 |
千瓦 |
6 |
7 |
重量 |
公斤 |
700 |
8 |
电机功率 |
千瓦 |
0.6 |
9 |
电压 |
伏 |
380 |
